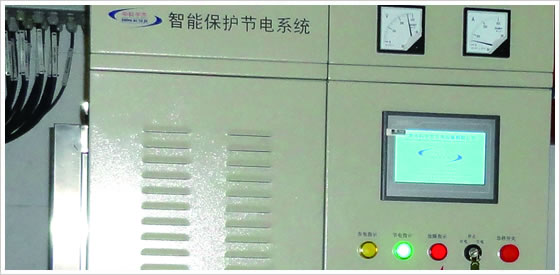

【产品概述】

  ZK-ZYKT智能中央空调节电系统是专门针对中央空调冷冻水循环水泵和冷冻水循环水泵开发的节电产品,根据温度传感器检测到的温度信号值,经模拟数字转换单元的信号转换后,通过温度控制器和节电系统调整各泵电机的工作状态(主要是输出功率),保证各电机以最经济功率输出,精确地进行温度控制,延长循环水系统的寿命,并大幅度地节约电能。另外,即使节电系统回路发生故障,本控制系统的节电—市电切换功能也可将机组切换到市电工作,以确保设备正常工作的需要。



【基本原理】

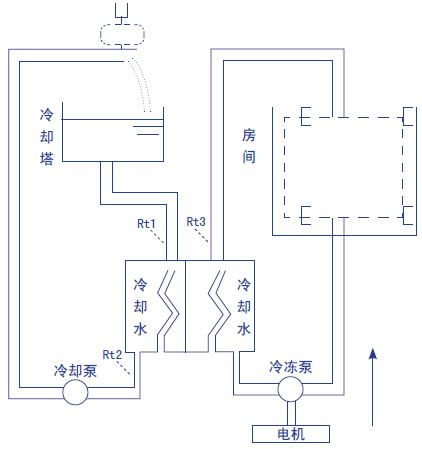

  中央空调“外部热交换”由两个循环水系统组成

  1、冷冻水循环系统

  由冷冻泵及冷冻管道组成。从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道,在室内进行热交换,带走室内的热量,使室内的温度下降。

  2、冷却水循环系统
  由冷却泵、冷却水管道及冷却塔组成。冷冻机组进行热交换使冷冻水温度降低的同时,必将释放大量的热量。热量释放到冷却水中,使冷却水温度升高。冷却泵将升了温的冷却水压入水塔,使之在冷却塔中与大气进行热交换,然后再将降了温的冷却水,送回到冷冻机组,如此不断循环,带走冷冻机组内释放的热量。
  ZK-ZYKT中央空调节电器首先根据回水和出水温度差,在满足需要的前提下,控制循环水的温度,达到节电的目的。温差大说明冷却机组产生的热量大,应降低回水和出水温度差;温差小,说明冷却机组产生的热量小,可维持循环水的温度,降低冷却泵的循环速度。(冷冻循环系统见冷却部分不再重复)其次根据中央空调系统的实际情况以及对本系统改造的要求,在制冷主机制冷负荷不足100%时,本系统根据冷却、冷冻出水和回水的温度差,动态地调整泵电机输出功率转速,并以最经济的电能向制冷主机提供所需的水流量,实现中央空调的节能改造。

【性能特点】

显示机组电压、电流 显示恒压点压力设定值和实际值 显示水泵状态,运行参数
水泵软启动,消除冲击电流 具有管道等过压、欠压保护功能 实时调节水泵电机功率,保持水泵稳定运行
节电、市电全自动切换、无需人工操作

【技术参数】

额定电压 AC380V
额定电流 详见箱体铭牌
额定频率 50HZ
过载能力 允许在 1.2 倍稳态过电流下连续运行
绝缘水平 2.5KV
防护等级 IP32-54
安装方式 串联或并联在电机控制柜侧
冷却方式 风扇冷却
工作温度 — 40 ℃~ 85 ℃

【适用范围】

  涡旋式、活塞式、往复式、螺杆式、离心式中央空调的冷冻及冷却水循环泵。
